继电器触点参数

一、继电器的一些基本术语

1．触点参数

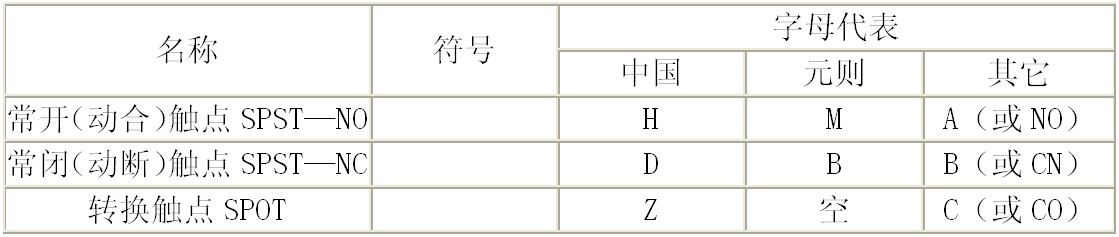

1．1触点形式：继电器触点的配对形式，表7给出一组触点对时的配对形式，多组触点可依此类推。

1．2接触电阻：指接触的触点间电阻和与触点相连的簧片及引出端的导体电阻之和的总电阻。一般以“m*”表示。除非说明书中另有说明，一般触点负载小于1A的继电器用6Vd.c，0.1A测量接触电阻，触点负载大于1A的继电器用6Vd．C，1A测量接触电阻。

1．3接触压降：一般指在负载电路中，接触的触点间和与触点相连簧片及引出端上总的电压降。一般以规定电流下的电压降值表示，如50mY(10A下测量)。

1．4触点材料：触点使用的材料，一般以化学式表示，如AgNi表示银镍合金触点。继电器上通常使用的材料，及其特性和适用环境请参见第二章“继电器的选用原则”的1．2条“触点材料”。

1．5触点额定负载：一般指在一定的规定条件下触点能可靠切换的负载，一般以电压和电流的组合表示。除非另有说明，说明书所列的负载一般为阻性负载。

1．6最大切换电压：继电器触点所能切换的最大负载电压。一般使用时不要超过此值，否则继电器的寿命会降低。

1．7最大切换电流：继电器触点所能切换的最大负载电流。一般使用时不要超过此值，否则继电器的寿命会降低。

1．8最大切换功率：继电器触点所能可靠切换的最大负载，一般对交流以“vA”表示，对直流以“W表示。

1．9机械耐久性：指触点上不施加负载或施加不会导致继电器机械耐久性失效的监测电流和电压，线圈上施加额定电压的条件下，继电器在规定频率下可以正常切换的次数，一般以“次数”表示。

1．10电耐久性：一般指继电器置于一定的规定环境条件下，在触点上施加规定负载比的规定负载，线圈上施加额定电压时，继电器可以正常切换的次数，一般以“次数”表示。

1．11浪涌电流：一般指继电器触点可承受的特定种类负载的瞬时最大电流。

1．12最小适用负载：一般指继电器触点能可靠切换的最小负载。根据通断频率、环境条件和所要求的接触电阻等的不同，最小适用负载的可靠性也不同。在不同条件下， 能可靠切换的最小负载大小也不同。
