继电器的工作原理是怎样的？

1.继电器的结构

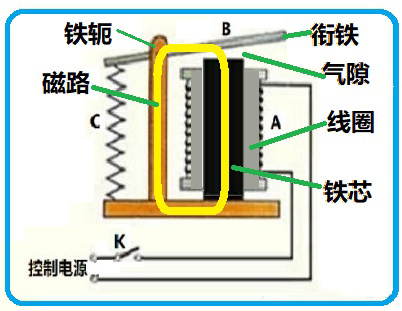

    我们看下图1：

图1的线圈A中有一根铁芯，铁芯、铁轭（支架）、衔铁B以及衔铁与铁芯之间的气隙，共同构成了继电器的磁路。

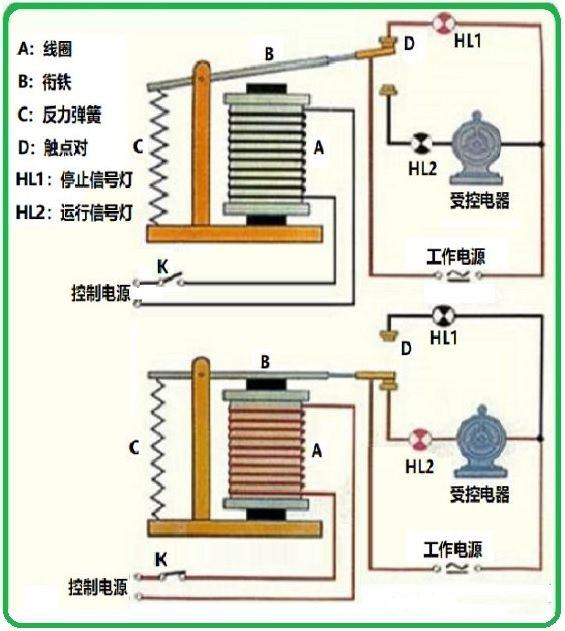

见下图2：

图2：单U磁路直动式交流继电器的磁路（黄色闭合线）图2中，我们把控制电源的开关K闭合，线圈通电，线圈按右手螺旋定则在铁芯中产生了磁力线，
   把铁磁材料构成的衔铁吸下来，直到气隙等于零。在衔铁的带动下，继电器的常开触点闭合，而常闭触点打开，至此完成了继电器的闭合过程。注意到此时反力弹簧被拉长产生了反力并作用在衔铁上。当控制电源的开关打开后，线圈失电，铁芯中的磁力线瞬间消失，反力弹簧把衔铁拉回到原来的位置，常闭触点恢复导通，而常开触点也恢复打开的状态。
图2看似简单，但它是继电器的最基本结构。
    当电流流过继电器触点的导电杆和线圈时会引起发热，这属于开关电器发热理论所研究的内容；继电器导电结构通电后，导线间和动静触头间存在电动力。特别当短路电流流过时，电动力会更大。有关电动力的知识属于开关电器的电动力理论；继电器触点之间存在电接触现象，涉及到电接触的收缩电阻和膜电阻，还有电接触的温升和熔焊。这些知识属于开关电器的电接触理论；继电器开断时，触点/触头之间会出现电弧，大功率开关电器还配套灭弧栅灭弧。有时，我们把开关电器的触点和触头放置特殊气体中，例如六氟化硫气体或者真空中。这部分知识属于开关电器的电弧理论所研究的内容；继电器线圈通电后，铁芯流过磁力线，我们把它叫做磁通。磁通产生了电磁吸力，使得衔铁带动触点/触头产生变位。铁芯、磁通、气隙和线圈属于开关电器电磁系统理论所研究的对象。以上这五大理论，构成了开关电器的理论基础，当然也包括继电器在内。
