继电器典型应用电路

电磁继电器的应用

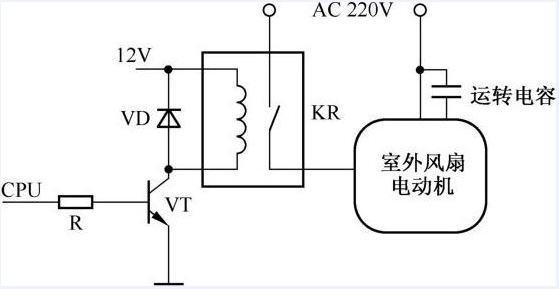

  如下图所示是一种典型的空调器室外风扇电动机供电电路。该电路的核心器件是继电器KR。

  需要室外风扇电动机运转时，CPU 输出高电平控制信号，控制信号通过 R 限流，再经VT倒相放大后，为KR的线圈提供驱动电流，使KR内的触点吸合，220V市电电压加到室外风扇电动机的供电端子上，室外风扇电动机开始运转。反之，若CPU输出的控制信号为低电平，VT截止，KR的触点断开，室外风扇电动机因无供电而停转。

  VD是钳位二极管，当VT截止瞬间，KR的线圈通过自感产生反相电动势。该电动势通过VD钳位到12V电源，以免VT过电压损坏。
